جزوه تایپ شده سازه های بتن آرمه پیشرفته
دکتر کرامتی استاد امیرکبیر دکتر حسین محمدی دوستدار و دکتر رفت رام نوائی خلاصه کتاب سازه های بتن آرمه پیشرفته –
-) ( :
-:
– – – ُ- )(
– – – : :
– :
– :
) (
) (
– : – : ) ( ) ( – : های مدرن به دلیل سبک سازی سقف ، گاها طول کنسول ها تا 6 متر افزایش می یابد .
0- اتصال این تیرها به ستون در هر شرایطی به روش گیردار اجرا می شود .
دانلود رایگان خلاصه کتاب جزوه سازه های بتن آرمه پیشرفته pdf
1- به دلیل شکل اجرا قابلیت طراحی و ساخت مقاطع با اشکال گوناگون
2 – در صورت اجرای صحیح مقاوم در شرایط آب و هوایی متفاوت
3 زمان بر سازه های بتنی 0- سنگین
5- اقتصادی تر
6- مقاومت بسیار بالای دینامیکی و استاتیکی ) قاب خمشی (
7- مقاوم در برابر حرارت
8- ظرافت معماری کمتری دارند

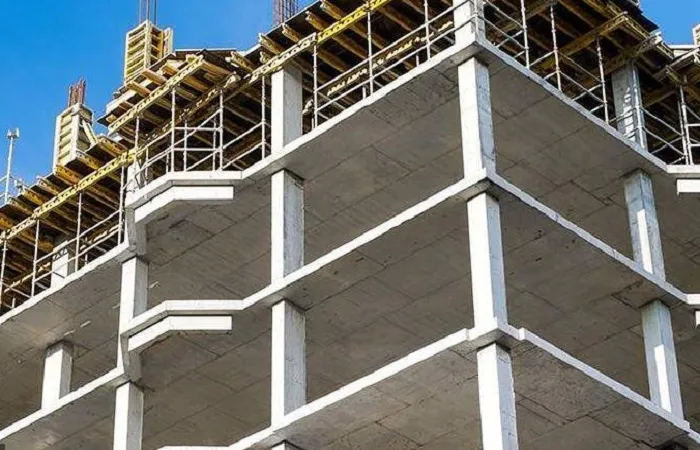

ویژگی های سازه های بتنی
1- به دلیل امکان شکل دهی به آرماتورها بتن تازه و قالب بندی امکان طراحی و اجرای اعضای این سازه با مقاطع گوناگون وجود دارد .
2- در این سازه ها در صورت اجرای صحیح پوشش بتنی و عمل آوری مناسب بتن در شرایط متفاوت آب و هوا مناسب هستند و عایق مناسب رطوبتی هستند .
3- به دلیل گیردار بودن اتصالات در این سازه ها و اجرای قاب تنها به شکل خمشی این قاب ها را قاب های صلب گویند که این اتصالات در برابر بارهای استاتیکی و دینامیکی رفتار مناسب داشته و در مواردی لزوم اجرای اجزای جانبی سازه ای وجود ندارد .
0- مصالح اولیه این سازه در دسترس می باشد و ارزان قیمت است )مصالح اولیه : شن + ماسه + آب + سیمان( به همین دلیل جزء سازه های اقتصادی طبقه بندی می شوند .
5- این سازه ها زمان بر می باشند چرا که کلیه مراحل اجرای این سازه یعنی آرماتوربندی ، قالب بندی ، بتن ریزی و فرآیند گیرش بتن پرسه ای زمان بر است .
6- سازه هایی مقاوم در برابر حرارت می باشند و رفتار غیر ارتجاعی آن در برابر حرارت های بالا در بازه زمانی طولانی تری نسبت به سازه های فلزی آغاز می شوند .
7- این سازه – ) (
—)(
( – – – — ) ( /- – )(
( – – – – )( ) ( :
– ) ( :
/)( )( :
( ( ( ( ( – :
%%به هیچ وجه نباید ناخالصی داشته باشد و بهترین آب ، آب آشامیدنی است . آب های دارای املاح ، راکد و باتلاقی ، آب دریا ، فاضلاب صنعتی و خانگی و … برای استفاده در بتن به هیچ وجه مناسب نمی با شند .
3- سیمان :
در جزوه اصول فنی 1 توضیح داده شده است .
دانلود رایگان خلاصه کتاب سازه های بتن آرمه پیشرفته pdf
0- مواد افزودنی :
گرد یا مایع 1 تا 2 درصد حجم بتن روی کیفیت و خصوصیات و ویژگی بتن تاثیر گذارند .
1- مواد حباب زا
2- مواد کاهنده آب
3- مواد تندگیر کننده کلرور کلسیم
0- مواد پوزولانی
5- مواد خمیری کننده
6- مواد آب بند کننده
1- مواد حباب ساز :
این مواد حباب های بسیار ریز 51 میکرون در بتن ایجاد می کند و تولید حباب هوا در بتن تازه سبب بهبود کیفیت آن می شود چرا که در واقع مصرف آب در ترکیبات بتن کم می شود پس باعث کارایی بهتر بتن ، جلوگیری از جدا شدن مواد و جلوگیری از رو زدن شیره بتن می شود و بتنی پایدارتر در برابر یخ زدگی تولید می شود . این بتن در برابر سولفات ها نیز مقاوم تر است عمده ترین مواد حباب ذا )کف ساز( عبارتند از : صمغ های طبیعی چوب – چربی های نباتی – صابون ها – مواد پاک کننده و …
2- مواد کاهنده آب :
این مواد برای کاهش مقدار آب و افزایش روانی بتن به کار می جزوه سازه های بتن آرمه پیشرفته . این مواد گاهی باعث تاخیر گیرش و گاهی تسریع کننده گیرش می باشد . استفاده از این مواد کاهش خطر آب انداختن بتن و یا جدا شدن ترکیبات آن را موجب می شود .
مواد کاهنده اسید کربوکسیک و نمک های آب
3- مواد کندگیر کننده :
برای کاهش تاثیر هوای گرم و گیرش بتن و طولانی کردن زمان گیرش آن در کارهای حجیم مثل سدها یا پمپ کردن بتن در فواصل زیاد یا حمل بتن آماده در مسافت های دور کاربرد دارد . اغلب کندگیر کننده ها می توانند روان کننده نیز باشند معمول ترین آن ها سولفات کلسیم است که در زمان آسیاب کردن کلینکر با آن اضافه می شود . شکر نیز به مقدار محدود )1 درصد( اثر کمی در کندگیر کردن بتن دارد . اما چناچه مقدار آن به 2 درصد برسد گیرش بتن را تا 72 ساعت به تاخیر می اندازد . پودر شیر کم چرب – کلرورهای آمونیوم و آهن – بی کربنات های قلیایی و … موادی هستند که گیرش بتن را به تاخیر می اندازند .
4- مواد تسریع کننده یا تند گیر کننده :
این مواد برای فصول سرد برداشتن قالب ها یا بار گذاری سازه در بازه زمانی کوتاه تر کاربرد دارند . متداول ترین آنها کلرور کلسیم می باشد که قبل از مصرف باید در آب حل شود چرا که اگر به صورت خشک در ترکیبات بتن استفاده شود سبب بیرون پریدگی بتن و یا ایجاد لکه های سیاه روی سطح بتن می شود مقدار آن به هیچ وجه نباید بیش از 2 درصد باشد چرا که سخت شدن سریع بتن می تواند باعث ایجاد پدیده جمع شدگی شود . سولفات های سدیم و پتاسیم از انواع آن ها هستند.
5- مواد پوزولانی :
این مواد باعث کم کردن حرارت در بتن ، آب بندی نسبی بتن و مقاومت بتن در مقابل سولفات ها را بالا می رود. این مواد را معمولا به کلینکر اضافه می کنند و از آنجایی که می توانند جانشین بخشی از کلینکر باشد و از طرفی تاثیرات منفی بر روی کیفیت سیمان نمی گذارد . از نظر اقتصادی نیز را به صرفه تر می کند . این مواد شامل توف ها سرباره کور آهن گدازی خاکستر زغال سنگ نرم شده ، دوده ، سیلیس و … می باشد .
6- مواد خمیری کننده :
گاهی به علت شکل نامناسب دانه های جزوه سازه های بتن %%- :
)– (
)( ))– (
:
— )(
بین دو خاموت امکان تغییر شکل را پیدا می کنند ، از طرفی این میلگردها در کنار آرماتورهای طولی برای مقاومت سازه در برابر نیروهای برشی و پیچشی طراحی و اجرا می شوند .
3- کاور بتنی
پوشش بتنی روی میلگردها را کاور بتنی گویند که برابر است با حداقل فاصله بین روی میلگردها تا نزدیک ترین سطح آزاد بتن ضخامت این پوشش بیش از هر چیزی متناسب با نوع قطعه )تیر است یا ستون یا پی( ، بار وارده و شرایط آب و هوایی دارد . نکته حائز اهمیت در این خصوص این است که این کاور از قطر میلگردها کمتر نباشد همچنین بزرگترین اندازه سنگدانه باید به راحتی از بین میلگردها عبور کند .
نوع شرایط محیطی)سرما و گرما(
فوق العاده شدید خیلی شدید شدید متوسط نوع قطعه
75 mm 75 mm 51 mm 05 mm تیرها و ستون ها
61 mm 61 mm 31 mm 31 mm دال و تیرچه ها
55 mm 55 mm 31 mm 25 mm دیوارها
91 mm 91 mm 61 mm 51 mm شالوده ها )پی(
نکته : بین قالب ها و میلگردها از اسپیسر استفاده می شود تا از چسبیدن میلگردها یا آرماتورها به قالب جلوگیری کند .
همچنین اجرای کاور بتنی با ضخامت تعیین شده قابل اجرا باشد .
نکته : هنگام اجرای آرماتورهای طولی و عرضی از سیم مفتول استفاده می شود که دو آرماتور عرضی و طولی بهم متصل شوند و در شرایط ایستا حفظ شود . در واقع برای اتصال آرماتورهای عرضی و طولی در محل پروژه امکان جزوه سازه های بتن آرمه پیشرفته از عملیات جوشکاری وجود ندارد)برای جلوگیری از تنش حرارتی( مگر اینکه آرماتورها با شکل شبکه جوش خورده در کارخانه تحت نظارت های فنی ساخته شود .
نکاتی در خصوص اجرای سازه های بتنی
1- برای گیردار کردن اتصالات از طرفی و همچنین جذب انرژی در هنگام زلزله بهتر است که در حدفاصل – – – //- )(
